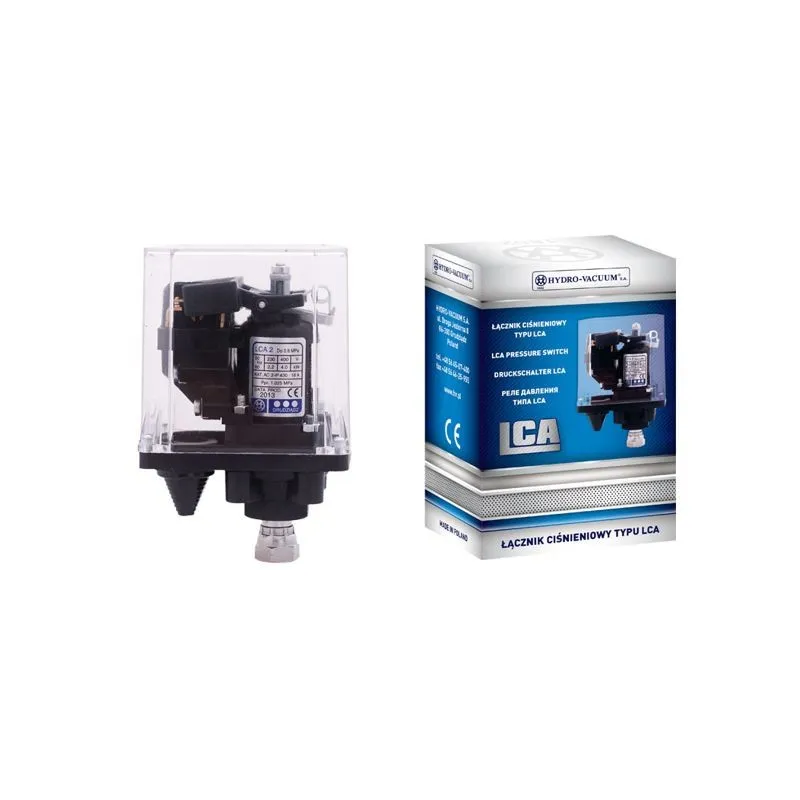

Wyłącznik ciśnieniowy LCA 2

łącznik ciśnieniowy LCA 2

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi, utrzymujące ciśnienie czynnika w stałych określonych granicach. Produkowane w trzech typowielkościach zależne od zakresu ciśnienia (0,4 MPa, 0,8 MPa, 1.1 MPa).

Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane.

Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.

Warunki pracy

• Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
• Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Najwyższa szczytowa temperatura otoczenia wynosi 40^oC, najwyższa średnia w ciągu doby 35^oC, najniższa -40^oC.
• Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40^oC i do 90% przy temperaturze 20^oC.
• Łącznik podczas pracy powinien być ustawiony pokrywą ku górze. Odchylenie od pionu nie może być większe niż 5^o.
• Stopień ochrony IP 430.

Dane techniczne:

- Znamionowe napięcie izolacji- 380V
- Częstotliwość znamionowa- 50 Hz i 60 Hz
- Znamionowy prąd ciągły- 16A
- Temperatura czynnika napędowego- od 0^oC do 40^oC

- Minimalna temp. czynnika napędowego - 0^oC

- Max. temp. czynnika napędowego - +40^oC

- Rodzaj czynnika napędowego - woda czysta, powietrze, olej maszynowy

- Moc silników sterowanych bezpośrednio: 230V - 2.2 kW

380V - 4 kW

DOSTĘPNE MODELE:

LCA 1 - zakres ciśnień 1 - 4 bar (0.1-0.4 MPa)

LCA 2 - zakres ciśnień 2-8 bar (0.2-0.8 MPa)

LCA 3 - zakres ciśnień 3-11 bar (0.3-1.1 MPa)
