Podłączenie pompy głębinowej to jedna z najważniejszych czynności przy budowie lub modernizacji systemu wodociągowego, szczególnie na obszarach, gdzie brak dostępu do wodociągów publicznych. Prawidłowe zaprojektowanie i zamontowanie instalacji zapewnia stały dostęp do czystej wody z własnej studni, co wiąże się nie tylko z wygodą, ale również z oszczędnościami. W niniejszym artykule przedstawiamy szczegółowy przykład podłączenia pompy głębinowej, który obejmuje wszystkie kluczowe elementy instalacji, począwszy od pompy, poprzez rury wodociągowe, aż po zbiornik hydroforowy i sterowanie.
Jak działa pompa głębinowa?
Pompa głębinowa to urządzenie, które umożliwia pobieranie wody z dużych głębokości i dostarczanie jej na powierzchnię. Zwykle montuje się ją w studniach głębinowych, których głębokość może wynosić nawet kilkadziesiąt metrów. Pompy tego typu charakteryzują się wydajnością i wytrzymałością, ponieważ muszą pracować w trudnych warunkach, zanurzone w wodzie.
Pompa głębinowa jest wyposażona w wirnik, który generuje siłę ssącą, podnosząc wodę na określoną wysokość. Dzięki odpowiedniemu ciśnieniu woda jest kierowana do instalacji wewnątrz budynku. Kluczowym elementem jest zabezpieczenie przed cofaniem się wody oraz zapewnienie szczelności wszystkich połączeń, co gwarantuje efektywną pracę systemu.Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Główne etapy montażu pompy głębinowej
Podłączenie pompy głębinowej składa się z kilku etapów, które należy przeprowadzić w odpowiedniej kolejności. Każdy z tych kroków ma na celu zapewnienie bezawaryjnej pracy instalacji i długowieczności wszystkich jej elementów.
1. Umieszczenie pompy głębinowej

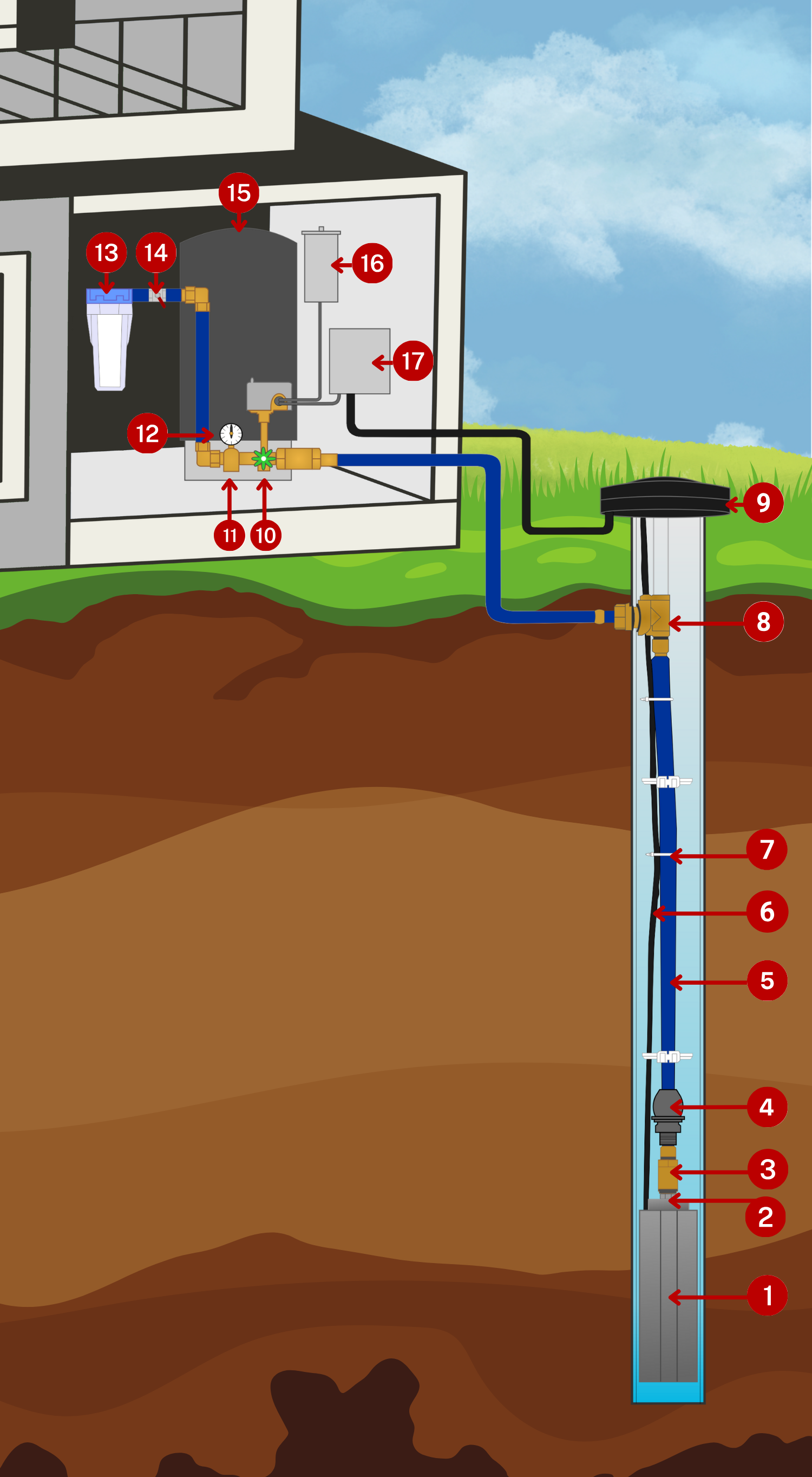

Pierwszym krokiem jest instalacja pompy głębinowej (1) na odpowiedniej głębokości w studni. Ważne jest, aby pompa była zamontowana poniżej lustra wody, co zapewnia stały dostęp do cieczy, nawet przy niskim poziomie wody w studni. Należy również upewnić się, że pompa jest zawieszona w taki sposób, aby nie dotykała dna studni – dzięki temu unikniemy zasysania osadów, które mogłyby uszkodzić urządzenie.
Pompa głębinowa powinna być odpowiednio dobrana do warunków panujących w studni – głębokości, rodzaju wody oraz zapotrzebowania na wodę w gospodarstwie domowym. Wydajność pompy musi odpowiadać wymaganiom instalacji, aby zapewnić odpowiednią ilość i ciśnienie wody.
2. Podłączenie nypla
Kolejnym elementem instalacji jest nypel (2), który łączy pompę z resztą systemu. Nyple są ważnym elementem hydrauliki, ponieważ łączą różne komponenty, takie jak pompa, zawór zwrotny i rury, zapewniając szczelność i stabilność połączeń. Montaż nypla powinien być wykonany precyzyjnie, aby uniknąć przecieków. Ważne jest również, aby nypel był wykonany z materiału odpornego na korozję, co gwarantuje jego trwałość w wodzie.
3. Zawór zwrotny – zabezpieczenie przed cofaniem wody
Zawór zwrotny (3) to element, który chroni instalację przed cofaniem się wody. Gdy pompa jest wyłączona, zawór zwrotny zamyka przepływ, zapobiegając odpływowi wody z powrotem do studni. Bez tego zaworu ciśnienie w instalacji spadłoby, co zmusiłoby pompę do ponownego zasysania wody przy każdym uruchomieniu.
Zawór zwrotny ma również kluczowe znaczenie dla wydłużenia żywotności pompy, ponieważ chroni ją przed nadmiernym obciążeniem. W przypadku awarii zaworu, woda mogłaby wrócić do studni, co wymagałoby ponownego wypełnienia rur przy każdym włączeniu pompy, co zwiększa zużycie energii i obciążenie mechaniczne urządzenia.
4. Złączka PE – szczelne połączenie elementów instalacji
Kolejnym ważnym elementem jest złączka PE (4), która zapewnia połączenie między rurami a innymi częściami instalacji, w tym pompą. Złączki te są wykonane z polietylenu, materiału odpornego na działanie wody i chemikaliów. Zastosowanie złączek PE ułatwia montaż instalacji oraz zapewnia jej szczelność, co minimalizuje ryzyko wycieków i awarii.
Złączki PE mają szerokie zastosowanie w systemach wodociągowych, a ich wytrzymałość oraz elastyczność sprawiają, że są idealnym rozwiązaniem w instalacjach pracujących pod ciśnieniem.
5. Rura wodociągowa – transport wody
Rura wodociągowa (5) odpowiada za transport wody z pompy do budynku. W przypadku pomp głębinowych, rury wodociągowe muszą być odporne na ciśnienie oraz zmienne warunki atmosferyczne, a także na potencjalne ruchy gruntu. Rura wodociągowa zwykle jest wykonana z polietylenu lub PVC, co zapewnia jej trwałość i odporność na korozję.
Rury należy układać w odpowiednich odległościach od źródeł zanieczyszczeń oraz zabezpieczać przed przemarzaniem. Ważne jest również, aby rury były dobrze zaizolowane, szczególnie w miejscach, gdzie mogą być narażone na działanie niskich temperatur.
6. Kabel zasilający pompę i jego ochrona
Kabel zasilający (6)zapewnia dostarczanie energii elektrycznej do pompy głębinowej. Ponieważ pompa znajduje się pod ziemią i często pracuje w trudnych warunkach, kabel musi być odporny na wilgoć, uszkodzenia mechaniczne oraz niskie temperatury.
Dla ochrony kabla stosuje się specjalne osłony, które chronią przewód przed uszkodzeniami podczas montażu oraz w trakcie eksploatacji. Odpowiednie zamocowanie kabla na całej długości instalacji, m.in. za pomocą opasek przytrzymujących (7), zapobiega jego plątaniu oraz chroni przed zerwaniem.
7. Pokrywa studni – ochrona studni przed zanieczyszczeniami
Aby zabezpieczyć wnętrze studni przed zanieczyszczeniami, stosuje siępokrywę studni (9). Jest to szczególnie ważne w sytuacjach, gdy studnia znajduje się na zewnątrz i narażona jest na działanie warunków atmosferycznych. Pokrywa chroni również instalację przed wpadaniem liści, piasku czy zanieczyszczeń organicznych, które mogłyby wpłynąć na jakość wody oraz sprawność systemu.
Pokrywa zabezpiecza również kable i rury przed przypadkowym uszkodzeniem podczas prac serwisowych lub ogrodniczych.
8. Złącze szwedzkie (8)
Jednym z kluczowych elementów instalacji pompy głębinowej jest złącze szwedzkie. Złącze to, umieszczone między rurą wodociągową a resztą instalacji, umożliwia szybkie i pewne połączenie pompy z resztą systemu hydraulicznego. Jego głównym zadaniem jest zapewnienie szczelności oraz stabilności połączeń w miejscach, gdzie występuje ciśnienie wody. Dzięki swojej konstrukcji, złącze szwedzkie ułatwia montaż i demontaż pompy w przypadku potrzeby serwisowania lub wymiany, co jest bardzo istotne dla sprawności systemu.
Zastosowanie złącza szwedzkiego minimalizuje ryzyko przecieków i uszkodzeń, które mogą wystąpić w standardowych połączeniach. Dodatkowo, jego wytrzymałość na zmiany ciśnienia i korozję sprawia, że jest ono idealnym rozwiązaniem w przypadku instalacji z pompą głębinową. Jest to szczególnie ważne w systemach działających pod dużym obciążeniem, takich jak instalacje w domach jednorodzinnych czy gospodarstwach rolnych.
9. Elementy wewnątrz budynku – kontrola i monitorowanie instalacji
Poza samą pompą i elementami umieszczonymi w studni, równie ważne są komponenty instalacji wewnątrz budynku, które odpowiadają za monitorowanie, regulowanie i kontrolowanie ciśnienia w systemie wodnym.
Trójnik (10)umożliwia rozdzielenie wody na różne gałęzie instalacji.
Reduktor ciśnienia (11)dba o to, aby ciśnienie w instalacji było na stałym, bezpiecznym poziomie.
Manometr (12)pozwala na stałe monitorowanie ciśnienia w systemie, co ułatwia wykrywanie potencjalnych problemów.
Zbiornik hydroforowy (15)magazynuje wodę i zapewnia odpowiednie ciśnienie w systemie, dzięki czemu pompa nie musi pracować bez przerwy.
Warto również wyposażyć swój układ w falownik lub wyłącznik ciśnieniowy (16). Przynosi to wiele korzyści, a także oszczędności. Wspomniane urządzenia chronią pompę przed suchobiegiem i przeciążeniem. Utrzymują zadane ciśnienie w układzie co zmniejsza obciążenie pompy i ułatwiają użytkownikom sterowanie.
Skrzynka rozruchowa (17)jest odpowiedzialna za kontrolowanie pracy pompy jednofazowej, co pozwala na kontrolowanie jej pracy oraz ochronę przed przeciążeniami.
